Pompy ciepła z częściową technologią inwerterową do ogrzewania wody w basenach o objętości od 15 m3 do 80 m3
W naszej strefie klimatycznej w celu zachowania komfortu kąpieli baseny muszą być podgrzewane. Jednym z najbardziej efektywnych sposobów podgrzewania wody w basenie jest zastosowanie powietrznej pompy ciepła. W tym przypadku stosunek kosztów eksploatacji do kosztów inwestycji jest najniższy w porównaniu do innych źródeł ciepła, jak kocioł gazowy, olejowy czy podgrzewacz elektryczny.
Zastosowanie pompy ciepła pozwala wydłużyć sezon kąpielowy i cieszyć się komfortową temperaturą wody nawet w chłodniejsze dni.

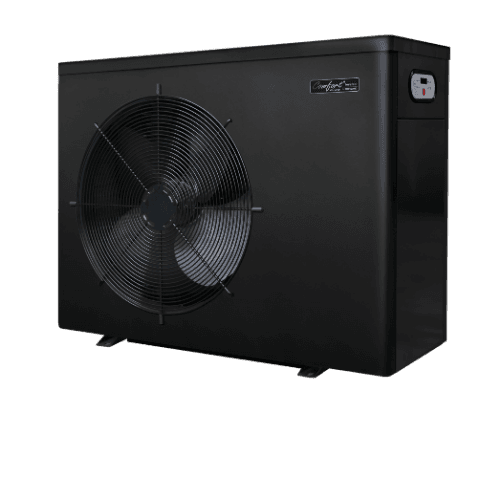

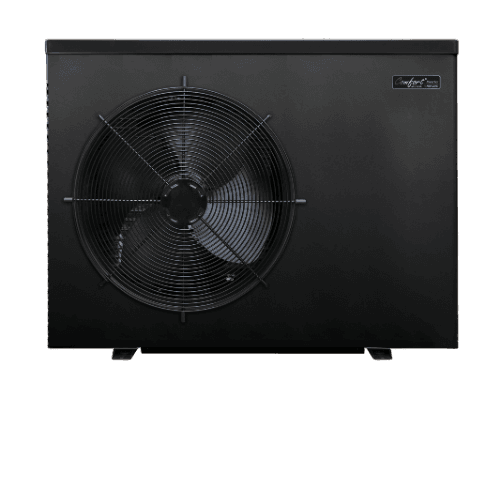

Powietrzne pompy ciepła Comfortline inwerter BPNR są pompami z częściową technologią inwerterową. Mają one ustalone kilka różnych wydajności (obrotów) sprężarki i wentylatora w zakresie 20% – 100%. Kiedy zapotrzebowanie na ciepło do ogrzania wody jest duże to pracują one na najwyższych obrotach. Kiedy zapotrzebowanie na ciepło spada to sprężarka i wentylator pracują na średnich lub niskich obrotach.
Comfortline Inverter BPNR są nieznacznie droższe od klasycznych pomp ciepła typu On/Off, ale za to bardziej energooszczędne, gdyż dopasowują wydajność (czyli obroty) zarówno sprężarki, jak i wentylatora, do osiągnięcia pożądanej przez użytkownika temperatury wody w basenie. Rzadziej się włączają/wyłączają, a więc nie generują niepotrzebnych strat energii.
Pompy te są przeznaczone do pracy głównie ze średnimi wydajnościami rzędu 50%, co prowadzi do osiągnię-
cia wysokiego współczynnika efektywności chłodniczej COP, niskiego poziomu hałasu oraz zapewnia długą żywotność pompy.
Wyjaśnienia wymaga pojęcie współczynnika efektywności chłodniczej COP (Coefficient of Performance). Jest to stosunek oddawanej mocy grzewczej do mocy pobieranej przez pompę.
Przykładowo, jeśli COP ma wartość 8, a pompa pobiera 1 kW mocy to oddaje 8 razy więcej mocy grzewczej, czyli 8 kW. Współczynnik ten jest zmienny i tym wyższy, im wyższa jest temperatura powietrza oraz im mniejsza jest wydajność pompy ciepła. Pompy Comfortline Inverter uzyskują współczynnik efektywności COP w zakresie 11,8 – 6,5 przy parametrach A260C/W260C/H80% (temperatura powietrza/wody/wilgotność względna) oraz COP w
zakresie 4,6– 6,5 przy parametrach A150C/W260C/H70%. Są to bardzo korzystne parametry zapewniające niskie koszty ogrzewania basenu.
Aby ograniczyć hałas i zminimalizować wibracje pompa ciepła powinna być posadowiona na fundamencie za pośrednictwem wibroizolatorów, a w celu zmniejszenia strat ciepła, zwłaszcza w niższych temperaturach powietrza, rurociągi doprowadzające wodę z basenu do pompy powinny zostać termicznie zaizolowane.
| Model | BPNR07 | BPNR09 | BPNR13 | BPNR17 | BPNR21 |
| Zalecana objętość basenu (m3) | 15 – 30 | 20 – 35 | 30 – 50 | 35 – 65 | 50 – 80 |
| Zakres temperatury powietrza | 0°C ~ 43°C | ||||
| Ustawienie temperatury wody w basenie w zakresie grzania | 18°C ~ 40°C | ||||
| Parametry przy: Powietrze 26°C, Woda 26°C, Wilgotność 80% | |||||
| Moc grzewcza (kW) | 7.0 | 9.0 | 12.5 | 16.0 | 20.0 |
| COP – współczynnik efektywności | 10.3 – 6.6 | 10.6 – 6.8 | 11.6 – 7.0 | 11.2 – 7.1 | 11.8 – 6.5 |
| COP – współczynnik efektywności przy 50% wydajności | 9.3 | 9.6 | 10.1 | 9.7 | 10.2 |
| Parametry przy: Powietrze 15°C, Woda 26°C, Wilgotność 70% | |||||
| Moc grzewcza (kW) | 5.0 | 6.3 | 8.5 | 11.0 | 14.0 |
| COP – współczynnik efektywności | 6.0 – 4.8 | 6.1 – 4.5 | 6.3 – 4.8 | 6.4 – 4.7 | 6.5 – 4.6 |
| COP – współczynnik efektywności przy 50% wydajności | 5.8 | 5.7 | 6.1 | 5.9 | 6.1 |
| Parametry przy: Powietrze 35°C, Woda 28°C, Wilgotność 80% | |||||
| Poziom głośności w odległości 1 m dB(A) | 38.8 – 50.2 | 40.6 – 52.5 | 42.9 – 53.0 | 45.2 – 56.3 | 45.3 – 57.1 |
| Poziom głośności w odległości 1 m dB(A) przy 50% wydajności | 42.8 | 45.8 | 48.5 | 48.7 | 49.6 |
| Poziom głośności w odległości 10 m dB(A) | 18.8 – 30.2 | 20.6 – 32.5 | 22.9 – 33.0 | 25.2 – 36.3 | 25.3 – 37.1 |
| Sprężarka | Obrotowa firmy GMCC | ||||
| Wymiennik ciepła (skraplacz) | Spiralny tytanowy pokryty PVC | ||||
| Materiał obudowy | Metal z pokryciem plastykowym | ||||
| Zasilanie | 230 V/50 Hz | ||||
| WiFi – dodatkowa opcja | TAK | ||||
| Moc znamionowa przy temperaturze powietrza 15°C (kW) | 0.29-1.04 | 0.36-1.40 | 0.47-1.78 | 0.59-2.34 | 0.75-3.04 |
| Prąd znamionowy przy temperaturze powietrza 15°C (A) | 1.26-4.52 | 1.57-6.09 | 2.02–7.74 | 2.52-10.17 | 3.26-13.21 |
| Prąd maksymalny (A) | 8.0 | 9.5 | 15.0 | 20.5 | 23.5 |
| Bezpiecznik (A) | 8.0 | 9.5 | 15.0 | 20.5 | 23.5 |
| Przewód zasilający (mm2) | 3×1.5 | 3×1.5 | 3×2.5 | 3×4 | 3×6 |
| Zalecany przepływ wody basenowej (m3/godz.) | 2 – 4 | 3 – 4 | 4 – 6 | 6.5 – 8.5 | 8 – 10 |
| Złączki wejścia/wyjścia wody basenowej (mm) | d50 | ||||
| Czynnik chłodniczy | R32 | R32 | R32 | R32 | R32 |
| Ilość czynnika chłodniczego w obiegu (g) | 400 | 550 | 900 | 1000 | 1100 |
| Potencjał tworzenia efektu cieplarnianego (GWP) | 675 | ||||
| Równoważnik CO2 (t) | 0.27 | 0.371 | 0.608 | 0.675 | 0.743 |
| Wymiary netto – długość x wysokość x szerokość (mm) | 744×359 x648 | 864×359 x648 | 864×359 x648 | 954×359 x648 | 954×359 x748 |
| Masa netto (kg) | 42 | 46 | 49 | 60 | 68 |
| Gwarancja | 24 miesiące | ||||
1. Parametry podane przy: Powietrze 15°C, Woda 26°C, Wilgotność 70% (COP, moc grzewcza i poziom głośności) są zgodne z normami europejskimi EN 14511 oraz EN 12102 i certyfikowane przez TUV Rheinland.
2. Podane parametry dotyczą basenów z przykryciami izotermicznymi i systemem filtracyjnym działającym przynajmniej 15 godz. w ciągu doby.
3. Podane parametry mogą ulec zmianie bez uprzedzenia.
Comfortline Inverter są pompami powietrznymi, a ściślej mówiąc pompami typu powietrze/woda i wykorzystują jako dolne źródło (z którego ciepło jest pozyskiwane) powietrze atmosferyczne.
Pompy te są pompami typu „monoblok”, czyli kompaktowymi, które w jednej obudowie zawierają wszystkie elementy składowe. Dzięki temu instalacja pomp jest bardzo prosta, a dodatkowe koszty inwestycyjne to zakup rur, kształtek i zaworów z PVC mm i podłączenie urządzenia do instalacji filtracyjnej basenu.
Niskie opory przepływu w skraplaczu, czyli tytanowym wymienniku ciepła, w którym woda basenowa jest ogrzewana, umożliwiają wykorzystanie istniejącej pompy filtracyjnej basenu.
W obudowie każdej pompy ciepła zamontowane są podstawowe elementy jak sprężarka, tytanowy wymiennik ciepła wody basenowej (skraplacz), wymiennik ciepła powietrza (parownik) z wentylatorem , zawór 4-drogowy, elektroniczny zawór rozprężny (dławiący), filtry czynnika chłodniczego oraz elektroniczny układ sterujący z czujnikami ciśnienia, temperatury i przepływu wody.
Zastosowanie elektronicznego zaworu rozprężnego wraz z jego odpowiednim sterowaniem umożliwia bardzo precyzyjny przepływ czynnika chłodniczego w zależności od zmian temperatury otoczenia. Zakres regulacji jest około 10 razy większy w stosunku do pomp wyposażonych w mechaniczny zawór rozprężny lub kapilarę. Zapewnia to wzrost współczynnika COP o ponad 20% w porównaniu z pompami typu On/Off.
Czynnik chłodniczy w postaci cieczy pod wysokim ciśnieniem przepływa ze skraplacza przez filtr, a następnie elektroniczny zawór rozprężny, gdzie wskutek dużego dławienia następuje znaczne zmniejszenie jego ciśnienia, a zarazem i temperatury. Schłodzony czynnik chłodniczy stopniowo odparowuje i podawany jest dalej do parownika, gdzie zostaje ogrzany przez przepływające powietrze i przechodzi ostatecznie w stan gazowy. Następnie gazowy czynnik chłodniczy poprzez
zawór 4-drogowy zasysany jest przez sprężarkę. Po sprężeniu czynnik chłodniczy w postaci gazu ma wysoką temperaturę oraz ciśnienie i ponownie poprzez zawór 4-drogowy kierowany jest do skraplacza, gdzie oddaje ciepło przepływającej wodzie basenowej, ulega skropleniu i zamienia się w ciecz, która kierowana jest z powrotem do zaworu rozprężnego.
W parowniku czynnik chłodniczy w postaci gazu ma początkowo ujemną temperaturę, a przy niskiej temperaturze powietrza i dużej wilgotności może dojść do oblodzenia parownika, podobnie jak w lodówce. W takim przypadku elektroniczny układ sterujący przesteruje zawór 4-drogowy zmieniając kierunek przepływu czynnika chłodniczego i kierując go w postaci gorącego gazu bezpośrednio ze sprężarki do parownika (zamiast skraplacza), co sprawia, że rozmrażanie trwa bardzo krótko i straty energii są niewielkie.
Obsługa pomp Comfortline Inverter jest bardzo prosta. Na obudowie pompy zainstalowany jest sterownik z wyłącznikiem, przyciskami do ustawienia temperatury wody, przyciskiem Mode (Tryb) z diodami Smart i Silence
oraz wyświetlaczem, na którym pokazywana jest temperatura wody w basenie oraz temperatura zadana.
Obsługa urządzenia sprowadza się do włączenia pompy i wybrania za pomocą przycisków żądanej temperatury wody w basenie. Za pomocą przycisku Mode można wybrać standardowy tryb pracy Smart lub tryb cichy Silence. Zaleca się wybranie trybu cichego na początku sezonu kąpielowego, kiedy temperatura wody nie osiągnęła jeszcze wartości zadanej. Comfortline Inverter pracuje wtedy ze średnią wydajnością równą około 50% maksymalnej osiągając wyższy współczynnik COP i generując mniejszy hałas.
W przypadku wystąpienia usterek praca pompy ciepła zostanie zatrzymana, a na wyświetlaczu pojawi się kod usterki, który umożliwia serwisowi szybkie dokonanie naprawy.
| Typ pompy | BPNR07 | BPNR09 | BPNR13 | BPNR17 | BPNR21 |
| Wydajność pompy | Współczynnik COP | ||||
| 20% | 10,3 | 10,6 | 11,6 | 11,2 | 11,8 |
| Średnia 50% | 9,3 | 9,6 | 10,1 | 9,7 | 10,2 |
| 100% | 6,6 | 6,8 | 7,0 | 7,1 | 6,5 |
Po rozpoczęciu sezonu pompa pracuje przez około 5 dni ze 100% wydajnością, aby osiągnąć zadaną temperaturę wody 260C w basenie. Następnie przez 175 dni pompa pracuje ze średnią wydajnością 50% oraz ze średnim współczynnikiem COP = 9,5 zapewniając utrzymanie zadanej temperatury wody w basenie. Osiągany współczynnik COP = 9,5 jest prawie o 80% większy od COP klasycznych pomp ciepła typu On/Off.
Normalnie temperatura wody w basenie spada średnio o 0,50C – 1,00C w ciągu doby. Pracując przy 50% wydajności pompa jest w stanie podgrzać wodę o około 1,50C – 2,20C w ciągu 15 godzin pracy pod warunkiem właściwego doboru pompy do wielkości basenu.
Dobór odpowiedniej pompy ciepła Comfortline Inverter BPNR dokonywany jest na podstawie objętości basenu, zgodnie ze wskazówkami z tabeli „Dane techniczne”.
Na przykład do basenu o objętości 43 m3 według tabeli „Dane techniczne” odpowiednie pompy to BPNR13 oraz BPNR17.
Producent zaleca jednak, aby zawsze dobierać większy model pompy (w powyższym przykładzie będzie to BPNR17). Dzięki temu pompa będzie pracowała dłużej przy niższych obrotach (wydajności) przynosząc następujące korzyści:
Każda pompa ciepła Comfortline Inverter dostarczana jest w kartonie zawierającym:
instrukcję obsługi w języku polskim.
